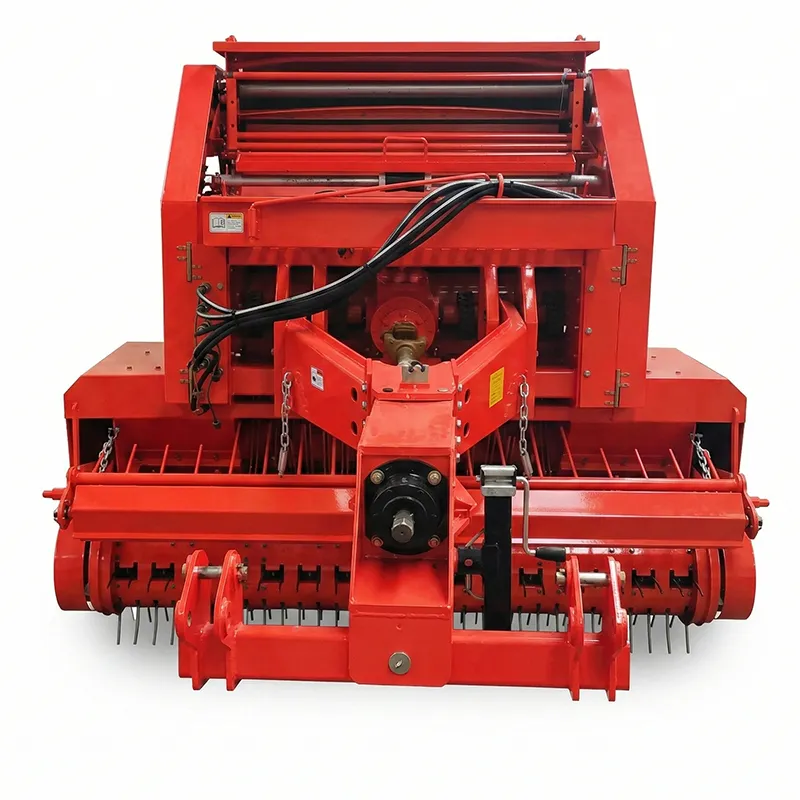

9YH-1400 Ronde balenpers Landbouwbalenpers

⚙️

Volledige betrouwbaarheid van de tandwielaandrijving

In tegenstelling tot conventionele kettingaangedreven balenpersen die gevoelig zijn voor uitrekking, breuk en verstopping, maakt de 9YH-1400 gebruik van een volledig gesloten Module-9 tandwieloverbrenging. Dit verlaagt het storingspercentage aanzienlijk, minimaliseert stilstand tijdens de piekseizoenen van de oogst en garandeert een constant hoge werkefficiëntie onder alle bedrijfsomstandigheden.

🌾

Ideaal voor het verwijderen van rijststro.

De 9YH-1400 is ontworpen als het ultieme gereedschap voor het verwerken van rijststro van het veld. De brede opvangkop en het krachtige invoermechanisme verwerken nat, verward of licht rijststro met gemak – een favoriete oplossing voor loonwerkers in de rijstteelt in Zuidoost-Azië, Zuid-Amerika en Afrika.

📐

Stabiliteit van de 5-assige coaxiale pickup

Het 5-assige coaxiale opraapsysteem van 2,2 meter biedt een superieure concentriciteit en mechanische stabiliteit in vergelijking met standaard 4-assige ontwerpen. Een kleinere uitlijnfout resulteert in minder trillingen, minder slijtage van de tanden en een schonere, completere materiaalverzameling, zelfs op oneffen terrein.

🧹

Grote werkbreedte, schone velden

Met een effectieve opvangbreedte van 2200 mm en een bodemgehalte onder de 15% verzamelt de 9YH-1400 gewasmateriaal in bredere stroken en levert schonere balen op. Dit resulteert in een lager brandstofverbruik per hectare en een hogere kwaliteit voor biogas, veevoer of export.

🔒

Gesloten versnellingsbak — Veilig en soepel

De volledig gesloten versnellingsbak houdt alle tandwieloverbrengingspunten afgeschermd van stof, vuil en vocht. Dit resulteert in een uiterst soepele werking, aanzienlijk lagere geluidsniveaus, verbeterde veiligheid voor de gebruiker en veel eenvoudiger dagelijks onderhoud in vergelijking met open kettingaandrijvingen.

📦

Hoge dichtheid, laag bodemgehalte

Standaard baalgrootte van Ø1.250 mm × 1.400 mm met een grondgehalte van strikt minder dan 15%. Het nauwkeurig ontworpen oppak- en invoersysteem minimaliseert de hoeveelheid grond die erin terechtkomt, waardoor een hogere kwaliteit biomassa wordt gegarandeerd voor biogas, diervoeder, papierpulp of exportmarkten.

💰

Premium kwaliteit, scherpe prijs

Gepatenteerd ontwerp (ZL 2017 2 0612476.X), voldoet aan de nationale norm GBT14290-2008 en levert prestaties die vergelijkbaar zijn met die van toonaangevende Europese en Amerikaanse balenpersmerken, maar dan tegen een aanzienlijk aantrekkelijkere prijs – de meest overtuigende prijs-kwaliteitverhouding in zijn klasse.

🔧

Levenscyclusbewaking en aftersales

Brazil Agricultural Balers Co., Ltd biedt uitgebreid levenscyclusbeheer, inclusief technische ondersteuning op afstand, een toegewijde toeleveringsketen voor reserveonderdelen, trainingsprogramma's voor operators en periodieke servicecontrole – continue ondersteuning die veel verder reikt dan de initiële garantieperiode.

① Netwerksysteemmechanisme

Het netwerksysteem maakt gebruik van een configuratie met één hoofdrol, twee secundaire rollen en drie rollen om zowel het loslaten als het verdelen van het net met constante precisie uit te voeren. De opstelling met drie rollen zorgt ervoor dat het net gelijkmatig over de volledige breedte van de baal wordt uitgerold met een gecontroleerde spanning. Dit resulteert in balen met een nette, uniforme en professionele uitstraling die hun vorm behouden tijdens transport en opslag.

Het systeem minimaliseert netverlies door nauwkeurige afsnijdingstijden die worden geregeld door de elektronische controller, en de soepele nettoevoergeometrie vermindert het risico op netblokkering of verkeerde uitlijning tijdens de wikkelcyclus.

② Aandrijfmechanisme

De 9YH-1400 maakt gebruik van een geveerde aandrijving met een vrij hef- en daalmechanisme, waardoor een snelle en gemakkelijke koppeling met een breed scala aan tractormodellen (110-150 pk) mogelijk is. Het aandrijfframe absorbeert schokken op grondniveau tijdens het werk op het veld, waardoor zowel de balenpers als de tractor worden beschermd op oneffen terrein.

De krachtoverbrenging wordt verzorgd door een conventioneel systeem. aftakas van de tractorEen beproefde en universeel toepasbare oplossing die een stabiele stroomafgifte levert en die eenvoudig in het veld te onderhouden is zonder specialistisch gereedschap.

③ Ontwerpconcept & Geforceerd invoermechanisme

Het geforceerde invoermechanisme is voorzien van 34 afzonderlijke messen die in een spiraalvormig patroon met drie punten zijn gerangschikt. Deze geometrie verdeelt het gewasmateriaal gelijkmatig over de volledige breedte van de baal vanaf de eerste rotatie, waardoor dichtheidsonregelmatigheden worden voorkomen en de baal symmetrisch blijft. De gesloten invoerbehuizing beschermt het invoermechanisme tegen vuil en de bedieners.

Het onderste bodempaneel van de invoerkamer opent bij een verstopping, waardoor deze snel en zonder gereedschap kan worden verholpen. De invoerspiraal is tevens voorzien van een stofbeschermkap Dit vermindert de slijtage door schurende deeltjes in de lucht aanzienlijk – een veelvoorkomende oorzaak van voortijdige defecten bij andere ontwerpen.

④ Versnellingsbak — Module 9 Volledig ingesloten

De kern van de aandrijflijn van de 9YH-1400 wordt gevormd door een volledig gesloten Module-9 tandwieltransmissiesysteem. Module-9 tandwielen zijn aanzienlijk groter en robuuster dan de Module-4 of Module-5 tandwielen die in veel concurrerende modellen te vinden zijn. Elke tand van het tandwiel brengt een groter koppel over zonder de vermoeiingsgrens te naderen, wat resulteert in een langere levensduur van de versnellingsbak met een aanzienlijk kleiner risico op storingen onder piekbelasting.

De volledig afgedichte behuizing zorgt voor een constant oliebad rond alle tandwielaangrijpingspunten, waardoor continue smering gegarandeerd is, zelfs bij extreme trillingen in het veld. Dit voorkomt droogloopslijtage, houdt de bedrijfstemperatuur onder controle en maakt de versnellingsbak tijdens normaal gebruik vrijwel onderhoudsvrij.

⑤ Aandrijfrol — Middelste as versterkt

De aandrijfrol is voorzien van een versteviging in de centrale as, waardoor de coaxialiteit (concentriciteit) van de rolconstructie aanzienlijk verbetert. Een betere coaxialiteit betekent minder trillingen, minder slijtage van de lagers en een constantere druk op de baal gedurende de gehele rolcyclus.

Deze structurele verbetering maakt de rolcilinder ook beter bestand tegen buigkrachten tijdens het persen van zwaar, vochtig gewasmateriaal met een hoge dichtheid, waardoor de geometrische precisie gedurende een veel langere levensduur behouden blijft dan bij standaard, niet-versterkte rollen.

⑥ Ophaalsysteem

De nieuwe generatie opraapkop heeft een 5-assig ontwerp zonder beschermringen. Door de conventionele beschermringen voor gewassen te elimineren, wordt het installeren en vervangen van individuele veertanden een eenvoudig proces dat elke gebruiker in het veld kan uitvoeren zonder werkplaatsfaciliteiten of speciaal gereedschap.

De 5-assige configuratie zorgt voor een continu en overlappend contact tussen de tanden en het gewas in de zwad, waardoor een grondige opname van materiaal over de volledige werkbreedte van 2200 mm gegarandeerd is – zelfs bij kortgesneden, licht of onregelmatig verdeeld stro. Het ontwerp zonder beschermringen elimineert bovendien een veelvoorkomende plek waar vuil zich kan ophopen.

⑦ Hydraulisch systeem

De hydraulisch systeem Het systeem maakt gebruik van een directe pijpleidingaansluiting, waardoor de algehele circuitarchitectuur eenvoudiger is dan bij systemen met meerdere verdeelstukken. Minder aansluitpunten betekenen minder potentiële lekpunten, een eenvoudigere visuele inspectie en een meer rechttoe rechtaan probleemoplossing in geval van drukverlies.

Het systeem regelt de opening van de deur van de balenkamer voor het uitwerpen van de balen en de aanpassing van de zijdelingse voerverdeling, beide bediend vanuit de tractorcabine. De overzichtelijke slanggeleiding maakt routineonderhoud toegankelijker en vermindert het risico op onbedoelde slangbeschadiging tijdens manoeuvres op het veld.

Tractor aankoppelen

Bevestig aan een tractor van 110-150 pk, sluit de aftakas en hydraulische leidingen aan.

Ophalen

De 5-assige kop tilt het gewas over een breedte van 2200 mm op met een snelheid van 6–12 km/u.

Gedwongen voeding

De spiraal met 34 bladen verdeelt het materiaal gelijkmatig in de perskamer.

Rolcompressie

Tandwielaangedreven rollen verdichten tot Ø1.250×1.400 mm, grondsoort <15%

Netverpakking

3-rollen netsysteem wikkelt 2-4 lagen; automatisch snijden na voltooiing

Balenuitwerping

Deur opent hydraulisch; afgewerkte baal wordt op het veld gedeponeerd.

① Handmatig inpakken in netten

Selecteer "Handmatig wikkelen" op de controller. Wanneer het alarm voor een volle bak afgaat, stop dan de tractor en druk op de knop "Handmatig wikkelen" (één of meerdere keren, indien nodig). Observeer het wikkelproces. Nadat de netafsnijding is gecontroleerd, open je de deur van de kamer en werp je de baal uit. Controleer of de cyclusteller correct is opgelopen.

② Automatisch netten wikkelen

Selecteer "Automatisch wikkelen" op de controller. Wanneer het alarm voor een volle bak afgaat, stop dan met vooruitrijden en wacht. De machine begint automatisch met wikkelen na de vooraf ingestelde vertragingstijd (instelbaar in het menu van de controller). Zodra het afsnijden van het net voltooid is, open dan de deur om de baal uit te werpen en controleer het aantal balen.

③ Optimale werksnelheid

Het optimale toerental ligt tussen 6 en 12 km/u. Bij dik of compact gewasmateriaal is het raadzaam de snelheid te verlagen naar ongeveer 6 km/u om overbelasting van het invoermechanisme te voorkomen. Bij dun of schaars gewasmateriaal is het verstandig de snelheid te verhogen naar ongeveer 12 km/u om de productiviteit te behouden. Een baalcyclus van ongeveer 50 seconden per baal is over het algemeen optimaal voor de meeste gewasomstandigheden.

④ Beheer van smalle windrijen

Bij het werken met een smalle strozwad is het belangrijk om de toevoer van materiaal afwisselend vanaf de linker- en rechterkant te regelen tijdens het persen. Door de laterale toevoer afwisselend te regelen, blijft de baaldichtheid gelijkmatig verdeeld over de zijden en behoudt de uiteindelijke baal een nette, cilindrische vorm met consistente afmetingen.

⑤ Draaien met de tractor

Bij een scherpe bocht, als de draaihoek de veilige werkhoek van de aftakas overschrijdt, moet de aftakas direct worden ontkoppeld vóór de bocht. Schakel de aftakas pas weer in als de tractor en balenpers weer in een rechte lijn staan. Dit voorkomt overbelasting en voortijdige slijtage van de cardankoppelingen van de aftakas.

⑥ Een blokkade opheffen

Als er een verstopping in de toevoer optreedt, schakel dan onmiddellijk de aftakas uit om alle bewegende onderdelen te stoppen. Open het onderste paneel van de toevoerkamer om bij de verstopping te komen en deze te verwijderen. Schakel de aftakas weer in en laat de machine terugkeren naar de normale draaisnelheid. Sluit vervolgens het onderste paneel en ga verder met de werkzaamheden op het veld.

⑦ Waarschuwingsprocedure voor volle bak

Wanneer het alarm voor een volle bak afgaat, stop dan onmiddellijk met het vooruitrijden van de tractor. Houd het aftakasvermogen gedurende de gehele wikkelcyclus op peil — schakel de aftakas pas uit nadat het wikkelen met netten en het uitwerpen van de balen volledig is voltooid. Het uitschakelen van de aftakas tijdens het wikkelen onderbreekt de cyclus en kan leiden tot verstopping van de netten.

⑧ Balenuitwerping — Netsnijder resetten

Zodra de baal volledig is ingepakt, opent u de deur van de kamer en werpt u de baal er direct uit. Het achterlaten van een afgewerkte baal in de kamer veroorzaakt onnodige slijtage aan het net. Sluit de deur na het uitwerpen niet meteen. Wacht tot de deur volledig omhoog is getrokken, zodat het netsnijmes correct teruggezet kan worden voor de volgende cyclus.

⚠️

Aftakashoek tijdens bochten: Til de trekhaak van de tractor niet te hoog op tijdens het keren op het veld. Een te steile hoek van de trekhaak zorgt voor overmatige hoekspanning op de kruiskoppelingen van de aftakas. Ontkoppel de aftakas vóór scherpe bochten om te voorkomen dat de as buigt of scheurt, wat kan leiden tot plotselinge uitval tijdens het gebruik.

🛢️

Dagelijkse controle van de versnellingsbakolie: Controleer de versnellingsbakbehuizing dagelijks voordat u met werkzaamheden in het veld begint. Controleer het oliepeil met behulp van het kijkglas of de peilstok om te bevestigen dat de olie zich binnen het juiste werkingsbereik bevindt. Een te laag oliepeil in de versnellingsbak leidt tot snelle slijtage van de tandwielen, oververhitting en mogelijk catastrofale schade aan de versnellingsbak. Vul de versnellingsbak bij met de door de fabrikant voorgeschreven olie als het peil te laag is.

📏

Instelling van de hoogte van de opneemtanden: Stel de tanden van de opraapploeg niet te laag in. De juiste werkhoogte zorgt ervoor dat de onderkant van de tanden zich net iets onder het veldoppervlak bevindt – voldoende om het gewasmateriaal schoon te vegen, maar niet zo diep dat de grond wordt beschadigd of de tanden overmatig slijten. Als de tanden te laag staan, slijten ze sneller, neemt het grondgehalte in de baal toe tot boven de drempelwaarde van <15%, en bestaat het risico dat de tanden breken door verborgen stenen of harde grondruggen.

"We gebruiken drie van deze 9YH-1400 machines bij onze rijstcoöperaties in de delta, en na twee volledige oogstseizoenen kan ik zeggen dat de tandwieloverbrenging de grootste verbetering is ten opzichte van onze oude machines met kettingaandrijving. In twee seizoenen continu gebruik hebben we geen enkele transmissiestoring gehad. De kwaliteit van de balen is consistent en onze klanten die de balen gebruiken voor biogasproductie melden hoge methaanopbrengsten vanwege het lage grondgehalte in elke baal. De automatische wikkelcontroller is zo intuïtief dat nieuwe operators hem in een ochtend kunnen leren. Voor een machine in deze prijsklasse heeft de duurzaamheid ons echt verrast."

"Ik verbouw zo'n 900 hectare tarwe op de Pampas en was op zoek naar een ronde balenpers die de hoeveelheid stro aankon zonder mijn budget te overschrijden. De 9YH-1400 werkt hier nu al een volledig seizoen. De opvangbreedte van 2,2 meter betekent dat ik sneller kan persen dan met mijn vorige, smallere machine. De balendichtheid is uitstekend – de stapel zakt niet in tijdens opslag. Mijn grootste zorg vóór de aankoop was de beschikbaarheid van onderdelen na de aankoop, maar het team van Brazil Agricultural Balers reageerde snel en de onderdelen werden binnen een redelijke tijd geleverd. Ik zou deze machine zeker aanbevelen aan andere grootschalige graanboeren."

"We gebruiken de 9YH-1400 voor het persen van grashooi en kuilvoer in de West-Kaap. De machine verwerkt onze kikuyu- en raaigrasmengsels goed. De 5-assige pick-up werkt zelfs op oneffen terrein netjes en we hebben zeer weinig gebroken tanden gehad – het ontwerp maakt het vervangen van individuele tanden veel sneller dan bij onze andere balenpers. Ik heb één ster afgetrokken omdat de handleiding een betere Engelse vertaling zou kunnen gebruiken. De machine zelf is betrouwbaar gebleken. We hebben dit seizoen meer dan 4000 balen geperst zonder grote mechanische problemen. Vooral de versnellingsbak werkt erg soepel en vertoont geen tekenen van slijtage."

"Als loonwerker die op verschillende boerderijen in Bretagne werkt, is de beschikbaarheid van de machine tijdens de oogst cruciaal. Ik was aanvankelijk terughoudend om over te stappen van een bekend Europees merk, maar na een volledig seizoen met de 9YH-1400 ben ik zeer tevreden. De volledig gesloten versnellingsbak heeft zich perfect gehouden in onze natte herfstomstandigheden, iets waar we met onze oude machine met kettingaandrijving altijd problemen mee hadden, omdat vocht constant binnendrong. De balen hebben een consistente vorm en de netwikkeling is netjes. De bedrijfskosten – voornamelijk brandstof en verbruiksartikelen – liggen lager dan bij de premiummerken. Ik ben van plan om volgend seizoen een tweede machine te bestellen."

"Onze coöperatie beheert rijstvelden in het lagere Chao Phraya-bekken en het verwerken van stro na de rijstoogst is een grote uitdaging. We hebben de 9YH-1400 vorig seizoen getest tegen twee andere balenpersen en deze presteerde duidelijk beter wat betreft het volledig oppakken van rijststro, dankzij de brede kop van 2,2 meter. Het geforceerde invoermechanisme met 34 messen verwerkte zelfs ons vochtige, zware rijststro zonder verstoppingen. En in de twee gevallen dat er toch een gedeeltelijke verstopping optrad, was deze dankzij het te openen bodempaneel binnen 2-3 minuten verholpen in plaats van een uur demonteren. We hebben nu nog twee exemplaren besteld voor het komende seizoen."

"We gebruiken de 9YH-1400 voor het persen van alfalfa en inheems gras op ons bedrijf in New South Wales. De machine produceert stevige, goed gevormde balen die netjes stapelbaar zijn en goed bij elkaar blijven tijdens transport. De elektronische automatische/handmatige wikkelcontroller werkt feilloos – ik waardeer vooral de mogelijkheid om het aantal wikkellagen vanuit de cabine aan te passen aan de gewasdichtheid. Ik heb één ster afgetrokken omdat de eerste installatie langer duurde dan verwacht, hoewel het technische ondersteuningsteam ons telefonisch door het proces heeft begeleid. Eenmaal correct ingesteld, is de machine zeer consistent. Een sterke machine voor de prijs."

Vraag 1: Wat is het benodigde tractorvermogen voor de 9YH-1400?

De 9YH-1400 is afgestemd op tractoren van 110–150 pk, aangedreven door de aftakas. Dit vermogensbereik garandeert voldoende koppelreserves voor alle gewassen, van licht rijststro tot zwaar maïsstro, over het volledige werksnelheidsbereik van 6–12 km/u.

Vraag 2: Wat is de standaard baalgrootte die de 9YH-1400 produceert?

De 9YH-1400 produceert standaard ronde balen met een diameter van Ø1.250 mm en een lengte van 1.400 mm. Het grondgehalte van elke baal blijft onder de 151 TP5T, conform de nationale norm GBT14290-2008, waardoor een hoogwaardige output voor biogas, diervoeder of exportmarkten wordt gegarandeerd.

Vraag 3: Wat is de werksnelheid van de 9YH-1400?

De aanbevolen werksnelheid is 6–12 km/u. Machinisten dienen de snelheid aan te passen aan de gewasdichtheid: een lagere snelheid voor dik, zwaar materiaal en een hogere snelheid voor dunne, verspreide zwaden. Een balencyclus van ongeveer 50 seconden is optimaal onder de meeste omstandigheden.

Vraag 4: Waarom is een tandwielaandrijving beter dan een kettingaandrijving bij een ronde balenpers?

Kettingaandrijvingen zijn gevoelig voor kettingrek onder belasting, schakelvermoeidheid, verstopping door gewasresten en corrosie in natte of modderige omstandigheden. De volledig gesloten Module-9 tandwielaandrijving van de 9YH-1400 elimineert al deze mogelijke storingen. De afgedichte versnellingsbak wordt continu gesmeerd met een oliebad, is beschermd tegen vuil en vocht van buitenaf en vereist slechts periodieke controle van het oliepeil – waardoor het risico op storingen en de onderhoudskosten aanzienlijk worden verlaagd.

Vraag 5: Welke gewassen en gewasresten kan de 9YH-1400 effectief verwerken?

De 9YH-1400 verwerkt rijststro, tarwestro, maïsstengels, haverstro, gerststro, gedroogde alfalfa, inheemse weidegrassen en suikerrietbladmulch. De brede opvangkop van 2200 mm en het 34-bladige invoermechanisme verwerken zowel lichte, korte materialen zoals rijststro als zwaardere, grovere materialen zoals maïsstengels met dezelfde effectiviteit.

Vraag 6: Hoe wordt een verstopping in het invoermechanisme verholpen?

Schakel de aftakas onmiddellijk uit om alle beweging te stoppen. Open het onderste vloerpaneel van de invoerkamer – hiervoor zijn geen gereedschappen nodig. Het vastgelopen materiaal zal er meestal vanzelf uitvallen of kan binnen enkele minuten handmatig worden verwijderd. Sluit vervolgens het paneel, schakel de aftakas weer in, laat de machine op normale snelheid draaien en ga verder met de werkzaamheden.

Vraag 7: Welke nationale norm en welk patent heeft de 9YH-1400?

De 9YH-1400 voldoet aan de Chinese nationale norm GBT14290-2008 voor ronde balenpersen en is houder van het nationale octrooi ZL 2017 2 0612476.X voor een gebruiksmodel. Deze certificeringen bevestigen de technische kwaliteit van de machine en de naleving van de geldende normen voor landbouwmachines.

Vraag 8: Welk type net is compatibel met de 9YH-1400?

De 9YH-1400 is compatibel met standaard ronde balenpersnetten (ongeveer 1230 mm breed), die wereldwijd verkrijgbaar zijn. De elektronische controller maakt het mogelijk om 2 tot 4 wikkellagen in te stellen en de snijtijd automatisch aan te passen om het netverbruik per baal te optimaliseren.

Vraag 9: Wat zijn de totale afmetingen en de transportgrootte van de machine?

De totale afmetingen van de 9YH-1400 zijn 3,76 m (L) × 2,65 m (B) × 2,38 m (H). Controleer de transportvoorschriften in uw land met betrekking tot de maximale breedte en hoogte voordat u de levering regelt. De machine kan in de meeste agrarische regio's op een standaard oplegger worden vervoerd.

Vraag 10: Welk routineonderhoud heeft de 9YH-1400 nodig?

Dagelijks onderhoud: controleer het oliepeil van de versnellingsbak en inspecteer de opraaptanden visueel. Wekelijks: controleer de hydraulische slangaansluitingen op lekkage, controleer de scherpte van het netmes en controleer de rollagers op ongebruikelijke geluiden. De volledig gesloten versnellingsbak vereist een olieverversing volgens de door de fabrikant voorgeschreven seizoensintervallen. Er zijn geen kettingen die gespannen of gesmeerd hoeven te worden – aanzienlijk minder onderhoud dan alternatieven met kettingaandrijving.

Vraag 11: Hoe verhoudt de prijs van de 9YH-1400 zich tot die van Europese en Amerikaanse balenpersmerken?

De 9YH-1400 is aanzienlijk goedkoper dan toonaangevende Europese merken zoals Claas, New Holland en Krone, met een vergelijkbare balenperscapaciteit. Voor bedrijven die hun kapitaalefficiëntie willen maximaliseren zonder in te leveren op kwaliteit, biedt de 9YH-1400 vergelijkbare prestaties, een superieure betrouwbaarheid van de tandwielaandrijving en een bredere toepasbaarheid voor rijststro, tegen een fractie van de kosten van dure, geïmporteerde machines. Neem contact op met ons verkoopteam voor een offerte op maat.
